Descripción

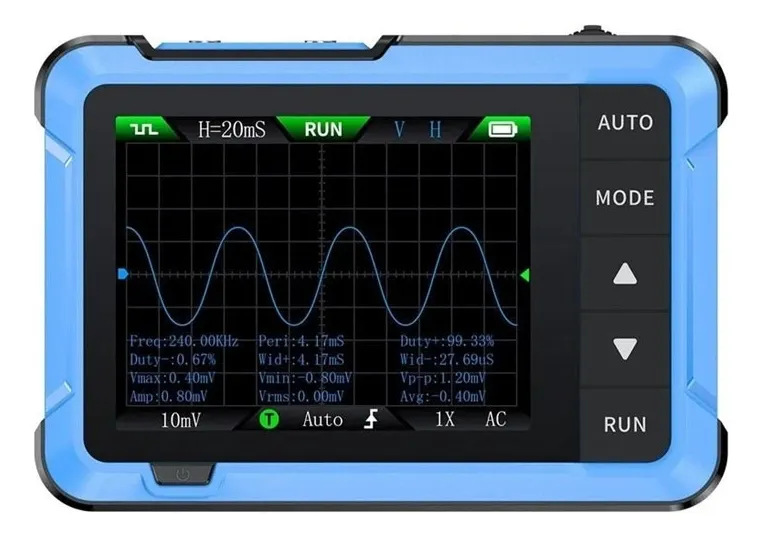

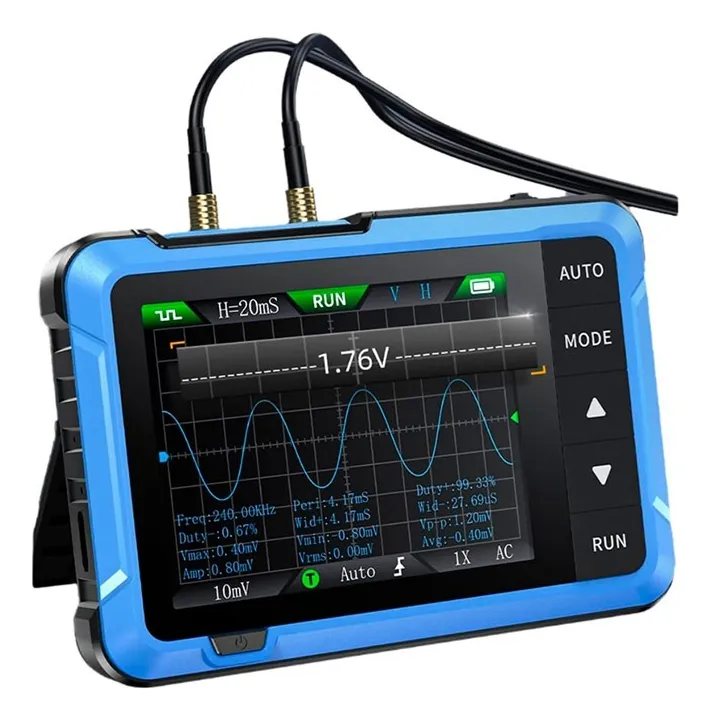

El DSO510 es un osciloscopio insignia de alto rendimiento, perfecto para pruebas de señales complejas, investigación y desarrollo. Diseñado con funcionalidad avanzada, es ideal para profesionales que gestionan reparaciones complejas o entornos educativos que requieren mediciones precisas.
Este osciloscopio ofrece una tasa de muestreo en tiempo real de 48MS/s y un ancho de banda de 10MHz, soportando señales analógicas periódicas y señales digitales no periódicas. Equipado con modos de disparo completos (Single, Normal, Auto), proporciona una precisión fiable en un amplio rango de medición de voltaje de ±400V. El DSO510 también cuenta con un modo AUTO eficiente de un solo clic, mostrando formas de onda al instante sin ajustes complicados.
Además, incluye un generador de señales incorporado con una capacidad de salida de 50KHz, lo que permite configuraciones de prueba versátiles. Su pantalla LCD HD de 2.8 pulgadas con resolución de 320×240 garantiza imágenes claras, y la batería de litio de 1000mAh ofrece hasta 4 horas de uso continuo.
Versión mejorada: El osciloscopio portátil FNIRSI DSO-510 es una versión mejorada del osciloscopio FNIRSI DSO152. Ofrece un ancho de banda de 10 MHz, una frecuencia de muestreo de 48 MS/s y un rango de base de tiempo de 50 ns a 20 s. Permite medir tensiones de hasta 400 V.
Medición precisa: El osciloscopio digital portátil admite el nivel de visualización y la función de resplandor infinito, lo que permite capturar con precisión las características de la señal. Admite escalado de forma de onda, suspensión, movimiento y funciones de guardado y exportación de imágenes.
Generador de señales DDS: FNIRSI DSO-510 puede generar 13 tipos de formas de onda, y la frecuencia máxima de salida de forma de onda es de hasta 50 KHz, lo que puede satisfacer las necesidades de simulación de señales diversificadas y mejorar la eficiencia de las pruebas y el análisis.
Diseño profesional: Compatible con señales analógicas periódicas y digitales no periódicas. Pantalla LCD HD de 2,8 pulgadas con resolución de 320*240, nítida y fácil de observar. La función AUTO con una sola tecla optimiza automáticamente los parámetros de medición.
Batería de larga duración: el osciloscopio automotriz tiene una batería de litio de alta calidad de 1000 mAh incorporada y admite carga de interfaz tipo C para garantizar un uso a largo plazo sin preocupaciones.
Características:
Osciloscopio portátil de mano TFT de 2.8″ para principiantes, aficionados
Osciloscopio DSO: 48MS/s, ancho de banda de 10MHz, rango de voltaje de ±400V.
Generador de Señal: 50KHz
Pantalla LCD de alta definición 320*240, interfaz Type-C.
Ensamblaje terminado, ligero, perfecto para mantenimiento.
Funciones versátiles de disparo: único, normal, automático.
Soporte de tipo de señal: señales analógicas periódicas y señales digitales no periódicas.
2 idiomas: chino, inglés
Modo AUTO con un clic: Muestra formas de onda al instante sin ajustes complejos.
Duración de la batería: Batería de litio incorporada de 1000mAh con 4 horas de uso por carga.
Uso recomendado: Ideal para reparaciones avanzadas, desarrollo y proyectos educativos.
Parámetros Básicos
Espectáculo: 2.8 Pulgadas / PPI:320*240
Carga USB: 5 V/1 A
Capacidad de la batería de litio: 1000 mAh
Tamaño: 99 x 68,3 x 19,5 mm
Peso: 104 gramos
Mini Osciloscopio:
Canal: 1
Frecuencia de muestreo: 48 MS/s
Ancho de banda: 10 MHz
Sensibilidad Vertical: 10mV/Div-20V/Div (Progreso según el método 1-2-5)
Rango de base de tiempo: 50ns/Div-20s/Div (Progreso según el método 1-2-5)
Rango de voltaje: X1: ±40 V (Vpp: 80 V) // X10:±400V (Vpp:800V)
Modo de disparo: Auto / Normal / Único
Gatillo de borde: Borde de subida / Borde de bajada
Enganche: AC/DC
Generador de Señal:
Frecuencia: 0-50KHz
Ciclo de trabajo: 0-100% (ondas rectangulares y de diente de sierra)
Amplitud: 0.1-3.0V
Formas de onda: Onda senoidal, onda rectangular, onda diente de sierra, media onda, onda completa, onda escalón, onda anti escalón, subida exponencial, caída exponencial, señal de CC, multi tono, pulso Sink, onda Lorentz.
